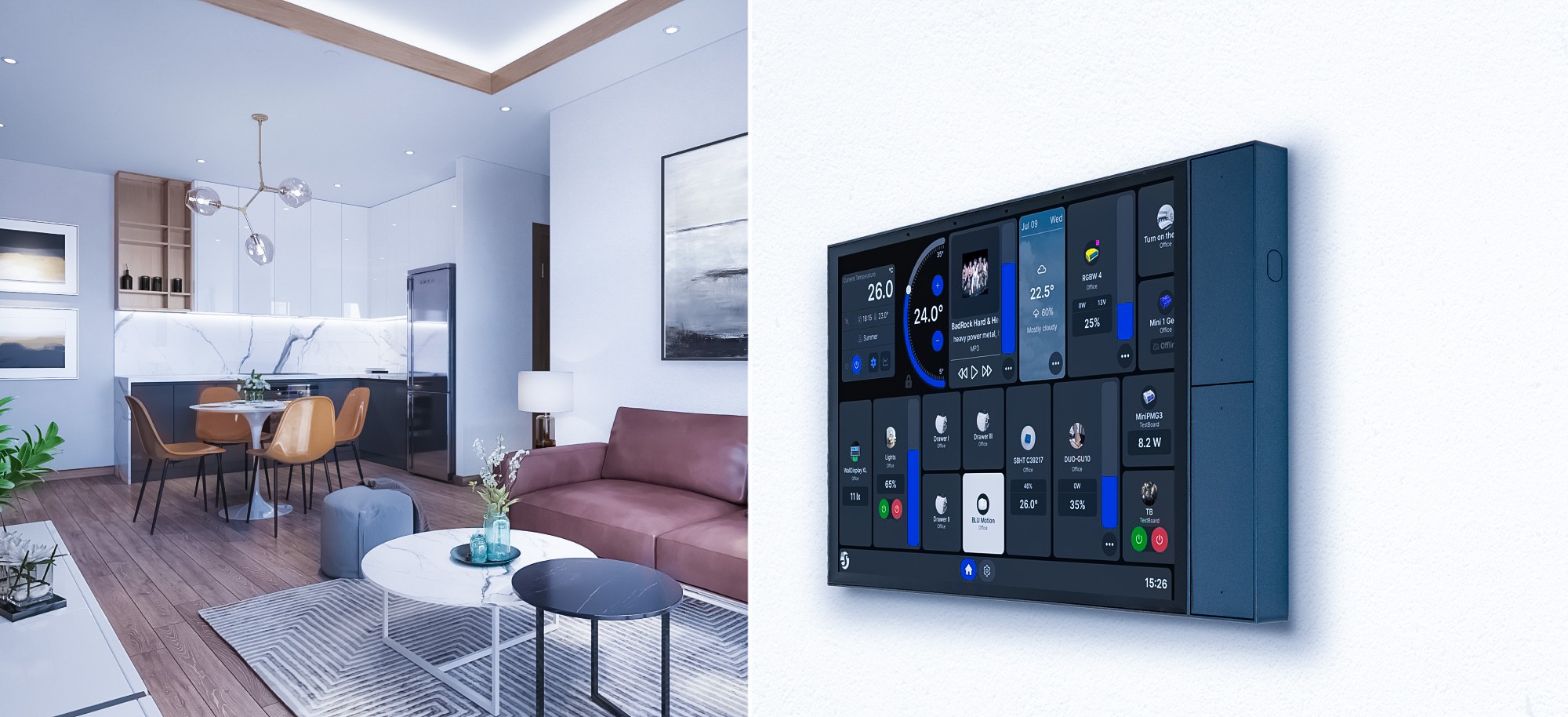

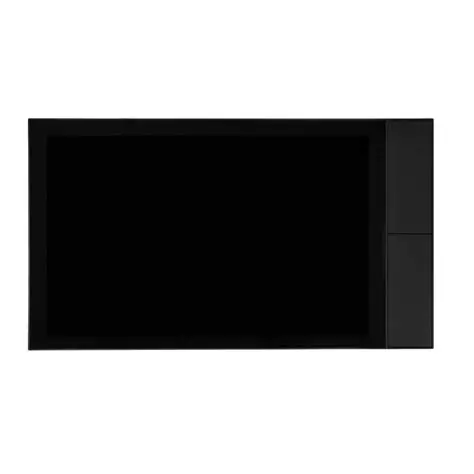

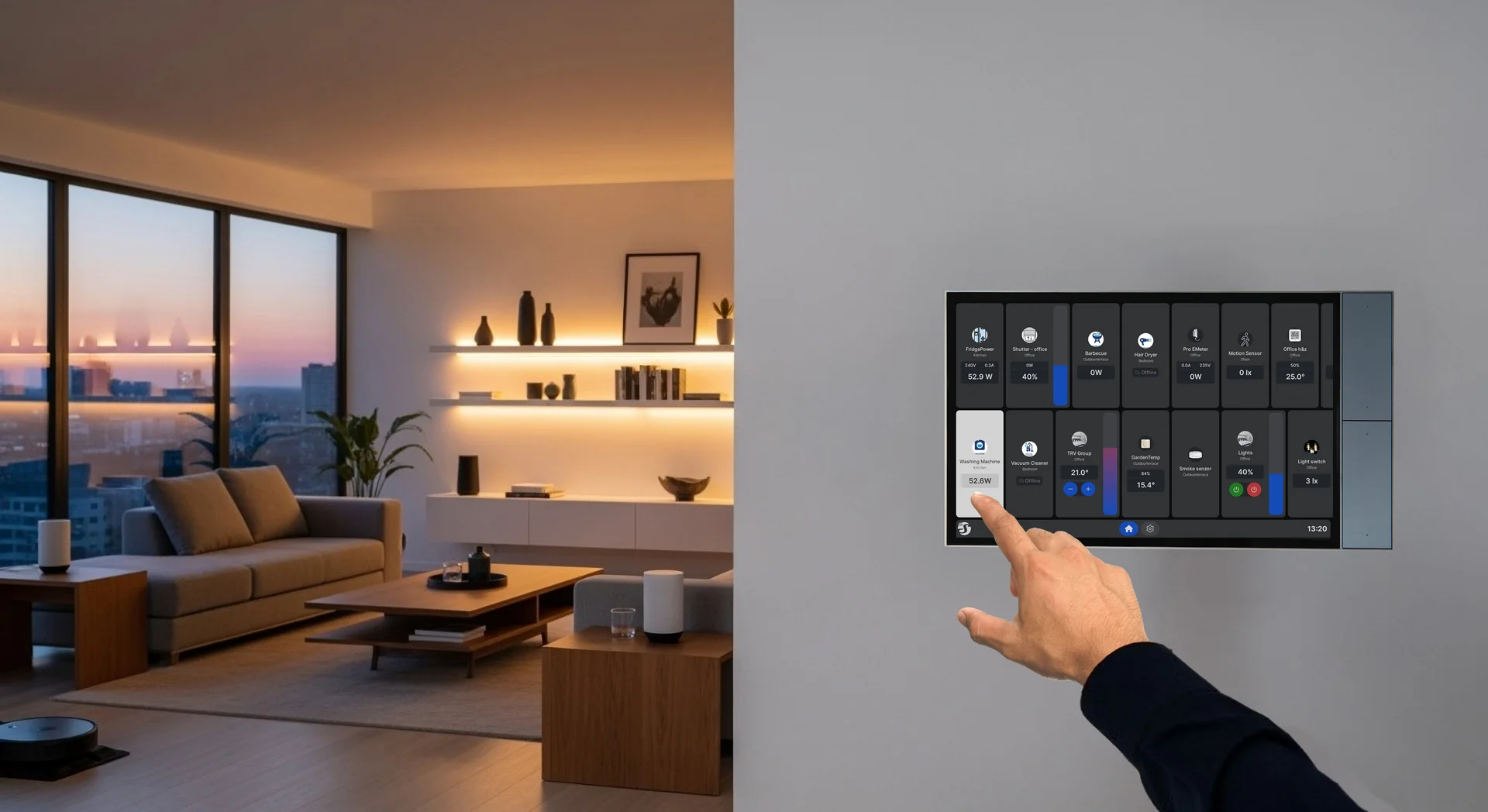

Shelly Wall Display XL



Panel de control para el hogar inteligente con pantalla táctil de 10,1″, conmutación por relé incorporada y cuatro botones personalizables. Se instala en una caja eléctrica estándar y te da control total y sencillo sobre tus dispositivos Shelly, ideal para casas, apartamentos, hoteles y espacios comerciales.



Características principales

• Pantalla táctil HD en color sensible de 10,1″
• CPU ultrarrápida de cuatro núcleos para respuesta instantánea
• Integración con Home Assistant
• Diseño de montaje en pared compatible con cajas de interruptores estándar de la UE
• Altavoces estéreo integrados de alta calidad de 2W
• Soporte para altavoces Bluetooth y SONOS
• Conectividad dual: Bluetooth 5.4 y Wi-Fi 6 de doble banda (2.4GHz y 5GHz)
• Relé integrado que controla electrodomésticos de hasta 1500W
• 4 botones personalizables para acciones y escenas rápidas
• Sensores de proximidad y brillo (lux) incorporados
• Función de monitorización de energía de los dispositivos Shelly PM conectados

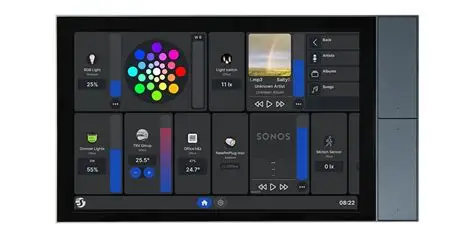

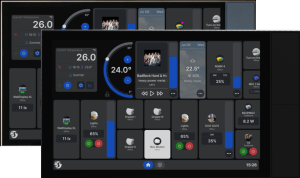

• Interfaz de pantalla totalmente personalizable para la gestión de dispositivos
• Soporte integrado para reproductor multimedia y radio por internet

Identificación de dispositivos

• Nombre del dispositivo: Shelly Wall Display XL
• Modelo del dispositivo: SAWD-3A1XE10EU2
• ID del dispositivo Bluetooth: 0x3003

Breve descripción

Shelly Wall Display XL (el Dispositivo) es un panel de control para el hogar inteligente con una pantalla a color de 10,1″ y función de conmutación de circuitos de carga.



Características principales

• Pantalla en color sensible al tacto de 10,1″
• Navegación fácil y pantalla de inicio personalizable
• Relé integrado para control de electrodomésticos
• Altavoces integrados de 2x 2 W
• Botón integrado de encendido/apagado en pantalla
• Integrados 4 botones totalmente personalizables para un control fácil de los dispositivos configurados
• Sensores de luz integrados
• Monitorización del consumo energético de todos los dispositivos en una habitación en tu cuenta de Shelly Smart Control

Casos de uso

• Ajuste eficiente en espacio: Instala el Shelly Wall Display XL en cajas eléctricas estándar para interruptores de luz.
• Control de electrodomésticos: Utilízalo para controlar y automatizar remotamente el funcionamiento de diversos aparatos eléctricos como luces, ventiladores u otros dispositivos. Ajusta el funcionamiento de deshumidificadores, humidificadores y ventiladores según las condiciones actuales de temperatura y humedad. Controla otros dispositivos basándose en un sensor de medición LUX integrado.
• Monitorización de la energía: Controla el consumo energético de los electrodomésticos de la habitación en tu cuenta de Shelly Smart Control. Esto es útil para entender los patrones de consumo energético y promover la eficiencia energética.
• Domótica: Integra el Shelly Wall Display XL en tu sistema de domótica para crear escenas y horarios personalizados para tus dispositivos.
• Integración de audio: Conecta un altavoz Bluetooth o Sonos al Shelly Wall Display X2 para un control de audio mejorado. Reproduce música, notificaciones, alarmas y otras señales de audio para mejorar la cobertura sonora.
• Eficiencia energética: Aprovecha la función de medición de potencia para identificar los electrodomésticos que consumen mucho energía y tomar decisiones informadas para mejorar la eficiencia energética general de tu hogar.
• Monitorización remota: Mantén un ojo en tus dispositivos incluso cuando estés fuera de casa. La función de acceso remoto te permite monitorizar y controlar electrodomésticos conectados desde cualquier lugar con conexión a internet.
• Control climático: Ajusta el sistema de calefacción, ventilación y aire acondicionado según la temperatura y los niveles de humedad actuales para mantener un ambiente interior cómodo.
• Previene el moho y los hongos: Controla los niveles de humedad para evitar el crecimiento de moho y hongos en espacios como sótanos y baños. El Shelly Wall Display XL puede activar dispositivos de ventilación o deshumidificación cuando sea necesario.
• Alertas y notificaciones: Recibe alertas o notificaciones cuando la temperatura o la humedad alcancen umbrales predefinidos y evita problemas como tuberías congeladas en clima frío o humedad excesiva.
• Optimización de las condiciones del invernadero: Optimiza las condiciones para las plantas de invernadero ajustando los sistemas de riego y la ventilación según los niveles de humedad y temperatura.
• Mejora de la seguridad: Aumenta la protección de tu hogar detectando cambios de temperatura inusuales que puedan indicar incendio o inundación.

Aplicaciones principales

• Residencial
• MDU (Unidades de Vivienda Múltiple – apartamentos, condominios, hoteles, etc.)
• Comercios ligeros (edificios de oficinas pequeños, pequeños comercios/restaurantes/gasolineras, etc.)
• Gobierno/municipio
• Universidad/colegio

Integraciones

Capacidades compatibles con Amazon Alexa

N/A

Rasgos compatibles con Google Smart Home

N/A

Capacidades compatibles con Samsung SmartThings

N/A

Interfaces eléctricas de dispositivos

Entradas

• 1 entrada de interruptor/botón en el terminal de tornillo
• 2 entradas de alimentación en terminales de tornillo: N y L

Salidas

• 1 salida de relé

Conectividad

• Wi-Fi
• Bluetooth

Función de seguridad

• Protección contra el sobrecalentamiento

Tipos de carga soportados

• Resistiva (bombillas incandescentes, dispositivos de calefacción)
• Capacitiva (bancos de condensadores, equipos electrónicos, condensadores de arranque de motor)
• Inductivo (drivers de luz LED, transformadores, ventiladores, frigoríficos, aires acondicionados)

Interfaz de usuario

1 botón de encendido/apagado en pantalla

Pulsación corta: pantalla ENCENDIDA/APAGADA

Mantén pulsado <5 segundos elige opción de reinicio (suave o total)

Mantener >=5 s forzar reinicio completo

4 botones personalizables: de arriba a abajo (botones 1-4). Por defecto, se establecen como:

Botón 1 – Subir volumen (soporta mantener mantenido)

Botón 2 – Volumen Bajo (soporta mantener mantenido)

Botón 3 – Relé ACTIVADO (no soporta mantener la posición)

Botón 4 – Relé APAGADO (no soporta mantener el teléfono)

Los botones 1 a 4 pueden personalizarse de la siguiente manera:

Controlar reproductor multimedia (Anterior, Siguiente, Pausa, Para, Elegir canción)

Reproducir radio (Stop, Choose station)

Controla tu hogar (control de dispositivos, control de grupo, ejecución de escena) – ENCENDIDO/APANADO/Interruptor para dispositivos y también luces

Borrar acciones personalizadas y volver a los valores predeterminados (ver arriba)

Pantalla a color sensible al tacto de 10,1″ con capacidad de 5 puntos y disposición totalmente personalizable.



Especificaciones



Cantidad	Valor
Físico
Tamaño (HxWxP):	155,8×272,5×38,3 mm / 6,13×10,7×1,50 pulgadas
Peso:	920 g / 32,45 oz
Pantalla táctil:	Pantalla de capacidad de 5 puntos, táctil G+FF
Resolución de pantalla:	1280×752 px
Par máximo de los terminales de tornillo:	0,4 Nm / 3,5 lbin
Sección transversal del conductor:	0,75 a 2,5 mm² / 18 a 14 AWG (ferrules sólidos, trenzados y con cordones de arrastre)
Longitud desnuda del conductor:	15 mm / 0,24 a 0,59 in

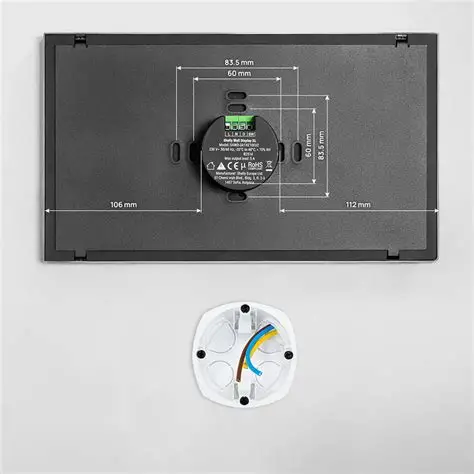

Montaje:	Caja de pared
Material de la carcasa:	Estampado de metal, PC con recubrimiento, vidrio
Color de la cáscara:	Negro con marco gris Negro con marco negro
Ponente:	2x 2 W (cavidad acústica BOX)
Medio ambiente
Temperatura ambiente de trabajo:	-20 °C a 40 °C / -5 °F a 105 °F
Humedad:	Del 30 % al 70 % de HR
Altitud máxima:	2000 m / 6562 pies
Eléctrico
Fuente de alimentación:	100 – 240 V~ 50/60Hz
Consumo energético:	< 15 W
Fuente de alimentación USB TIPO-C:	5 V⎓ / 3 A
Botón de encendido:	1 botón para encender/apagar la pantalla
Botones de control:	4 botones funcionales para ajustar
Clasificaciones de circuitos de salida
Voltaje máximo de conmutación:	240 V~
Corriente máxima de conmutación:	5 A
Salida (CA)	100 – 240 V~ 50/60Hz
Salida (USB TIPO-C)	5 V⎓ / 0,5 A
Sensores, medidores
Sensor de temperatura interna:	No
Sensor de temperatura ambiente:	No
Sensor de humedad:	No
Sensor de luz:	Sí
Micrófono:	Sí (matriz de línea de cuatro micrófonos)
G-sensor:	No
Sensor de proximidad:	Sí (≤1 metro)
Radio
Wi-Fi
Protocolo:	Wi-Fi 6 Doble Banda
Banda RF:	2,4 y 5 GHz
Potencia máxima de RF:	< 20 dBm
Rango:	Hasta 30 m / 100 ft en interior y 50 m / 160 ft al aire libre (depende de las condiciones locales)
Bluetooth
Protocolo:	5.4
Banda RF:	2402 – 2480 MHz
Potencia máxima de RF:	< 4 dBm
Rango:	Hasta 10 m / 33 pies en interiores y 30 m / 100 pies al aire libre (depende de las condiciones locales)
Unidad de microcontrolador
CPU:	Rockchip RK3566 Quad core Cortex-A55 1,8GHz
RAM:	2 GB
Flash:	32 GB
Sistema:	Android 11
Capacidades del firmware
Horarios:	20
Webhooks (acciones de URL):	20 con 5 URLs por gancho…
Guion:	No
MQTT:	Sí
